配電箱系統圖中的工作原理、目的、分類、符號
資料來源:朱龍論壇
?
簡介
ψ
什么是配電箱？為所有用戶提供一個電路配電箱。
?
工作原理
ψ

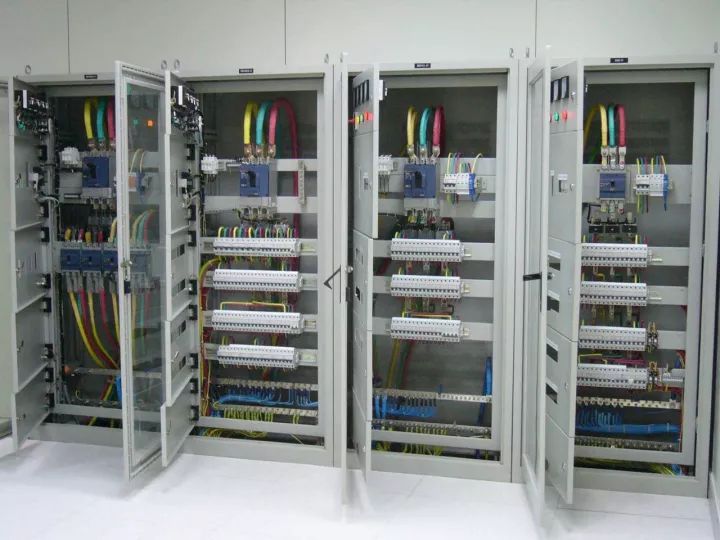

配電箱是將開關設備、測量儀器、保護裝置和輔助設備組裝在一個封閉或半封閉的金屬柜內或屏幕上，根據電氣接線要求形成一個低壓配電裝置。
點擊此處免費下載水電圖集規范。
在正常操作過程中，電路可以通過手動或自動開關接通或斷開。如果出現故障或異常操作，借助保護裝置切斷電路或發出警報。
測量儀器可以顯示運行中的各種參數，也可以調整一些電氣參數來提示或發出偏離正常工作狀態的信號。它常用于各種發電、配電和變電站。
?
使用
ψ
便于電路故障時的管理和維護。配電箱和配電柜配電盤是成套設備，用于集中安裝開關、儀表等。
常用的配電箱是由木頭或鐵板制成的，而現在各處的耗電量都相當大，所以鐵的使用仍然較多。
配電箱的目的:當然，停止和傳輸電是很方便的，并且在測量和判斷電的停止和傳輸方面起作用。
?
分類
ψ
按結構特征和用途分類:
(1)固定面板類型開關柜，通常稱為開關板或配電板。面板蓋開關柜的敞開式，正面有保護功能，背面和側面仍可接觸帶電部分，保護等級低，只能用于對供電連續性和可靠性要求較低的工礦企業，變電站室內集中供電。
(2)保護型(即封閉型)開關柜，指低壓開關柜，除安裝表面外，所有側面均封閉。機柜的電氣部件，如開關、保護、監控和控制，都安裝在由鋼或絕緣材料制成的封閉外殼中，該外殼可以安裝在墻上或墻上。機柜中的每個回路之間不能采取隔離措施，或者可以使用接地金屬板或絕緣板進行隔離。通常，門和主開關是機械聯鎖的。此外，還有一個保護表類型開關柜(即控制臺)，面板上裝有控制、測量、信號和其他電器。保護類型開關柜主要用作工藝現場的配電裝置。
點擊此處免費下載水電圖集規范。
(3)抽屜類型開關柜。這種類型的開關柜采用鋼板制成的封閉外殼，進線和出線電路的電氣元件都安裝在可抽出的抽屜中，形成一個能完成某種類型供電任務的功能單元。功能單元通過接地金屬板或由塑料制成的功能板與總線或電纜分開，以形成總線、功能單元和電纜的三個區域。每個功能單元之間也有隔離措施。抽屜類型開關柜具有高可靠性、安全性和互換性。它更高級開關柜，目前生產的開關柜，其中大多數是抽屜式開關柜。適用于工礦企業和供電可靠性要求高的高層建筑，作為集中控制配電中心。
(4)電力和照明分配控制箱。大部分都是封閉式垂直安裝。由于使用場合不同，外殼的防護等級也不同。它們主要用作工礦企業生產現場的配電裝置。點擊此處免費下載水電圖集規范。
?
各種符號
ψ

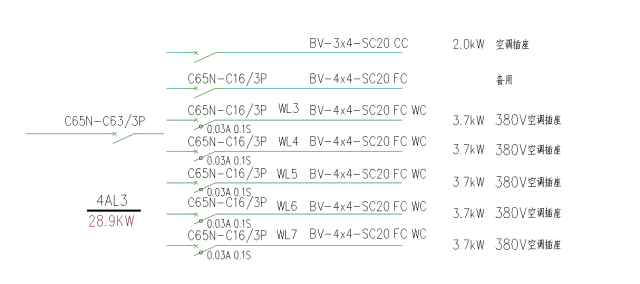

根據圖紙" 配電箱系統圖"
在NPX630/3P 400A中:NPX630是斷路器型號，3P是三極，400A表示最大斷路電流為400A。
NPX 160/3P 160 A WL1 YJV-4 * 70+1 * 35-SC80 FC 58.8瓦AP3配電箱:
NPX160 型號。
點擊此處免費下載水電圖集規范。
3P為三極，額定頻率為50Hz，額定隔離電壓為690V，跳閘電流為40-160A。
WL1:參考循環1。后面是循環2，依此類推。
YJV:銅芯交聯聚乙烯電纜。
耐熔銅芯交聯聚乙烯電纜。
4*70+1*35:指具有4個線芯截面70mm2加上一個線芯截面35的中性線芯。
SC80:指直徑為80的焊接鋼管(俗稱黑鐵管)。
指地下的黑暗應用。
C65n-C10/1 wl 1 bv-3 * 2.5-sc 15 cc 0.78 kw照明:
C65N是斷路器型號。
C10/1P:斷路器的最大分斷電流為10A，極數為一極。
銅芯聚氯乙烯絕緣電纜。
3 * 2.5: 3芯，橫截面積為4mm2。
SC15:穿15毫米直徑的鋼管。
抄送:黑暗的屋頂或屋頂鋪設。
C65n-C16/3pw l5bv-4 * 4-sc 20 fcw c 3.7 kw380 v空調插座:
在回路5中，斷路器型號為C65N，最大斷路電流為16A。采用4根銅芯聚氯乙烯絕緣電纜，線芯截面為4mm2，通過20mm的鋼管直接敷設在地下和黑暗的墻壁中。
?
各種鋪設方法
ψ
沿梁或跨梁敷設(屋架)
BC-梁內隱蔽敷設
交流電-沿柱子或穿過柱子敷設
列中暗敷設
沿墻面敷設
廁所-隱藏在墻內
沿天花板或頂板敷設
CC-在屋頂或屋頂上暗敷設
吊頂內鋪設
地板或地面下鋪設
供應鏈-通過焊接鋼管鋪設
電纜管道的敷設
通過硬塑料管敷設
FPC——鋪設阻燃半硬聚氯乙烯管道
電纜橋架敷設
金屬線槽
m型電纜敷設
科索沃保護團-鋪設聚氯乙烯塑料波紋管
陰極保護-穿過金屬軟管敷設
直埋
電纜溝敷設
混凝土管道鋪設
釋放模式:
磁力跳閘
熱磁脫扣器
麥克風-電子跳閘
點擊此處免費下載水電圖集規范。
斷裂能力:
斷裂能力分為5個等級:
女:36KA
N:50KA
H:70KA
學生:100卡
l:150卡
