因?yàn)?0kV是高電壓，人體不能接觸它。因此，如何控制這個高壓開關以及如何控制它實際上是一項技術。否則，高壓傳輸就成了空話。

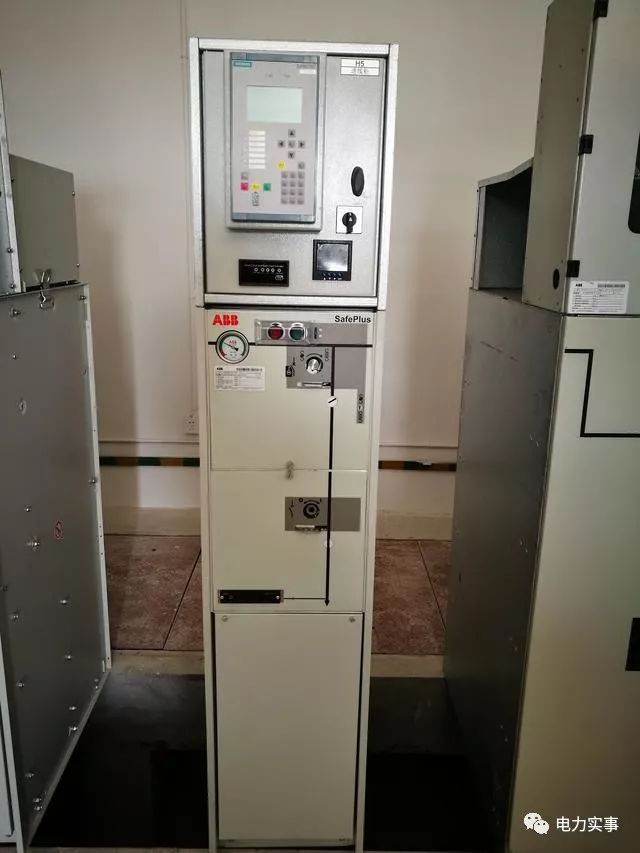

下圖顯示了一個典型的10kV開關，型號為ABB，開關位于機柜中間。

本地控制這個開關實際上是下圖中間的兩個按鈕，一個紅色，一個綠色。

其中，紅色是開啟按鈕，綠色是關閉按鈕。這兩個按鈕還會根據開關指令發光。

10kV成套開關

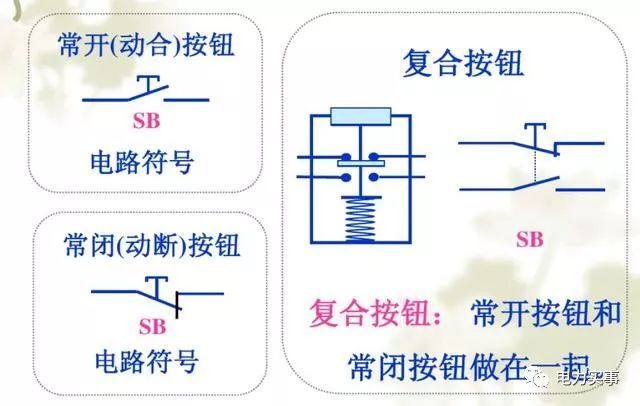

理論上，這個按鈕是這樣的:

按鈕圖標

事實上，按鈕的指示和按鈕后面的電路可能不是每個人都清楚。在這里，讓我們談?wù)勊Ｔ谖覀冋務撍埃屛覀兲貏e解釋一下，示意圖上的電顯示了沒有通電時的狀態。

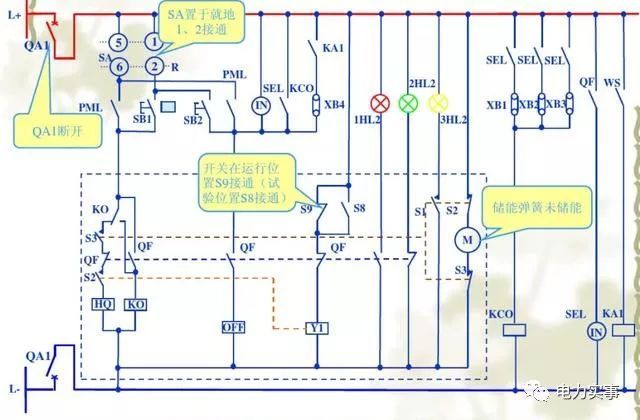

打開和關閉的初始狀態

處于初始狀態的電路使得操作電源的開關QA1處于斷開狀態。

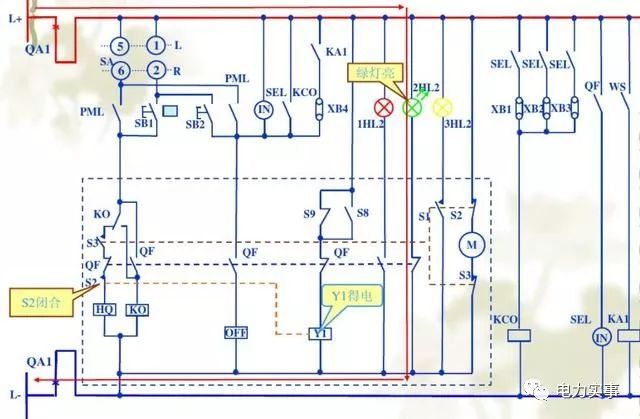

電路通電后，開關處于閉合狀態。

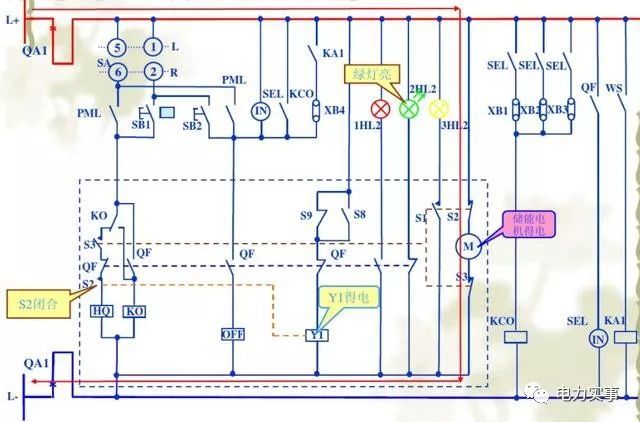

然后是能量?jī)?chǔ)存，為開關的閉合做準備。

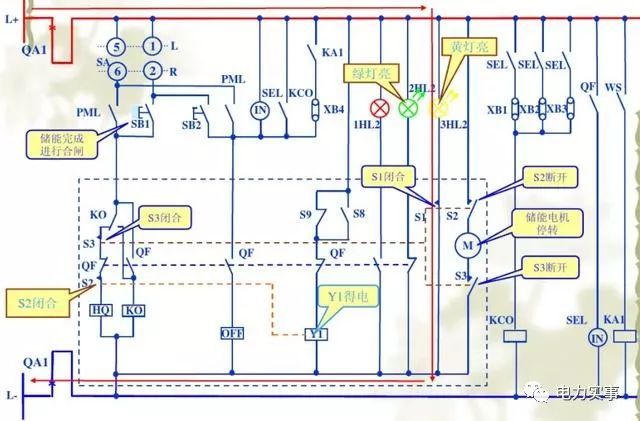

儲能完成后，儲能開關自動打開，可以使用合閘彈簧，儲能標志或燈一般為黃色。

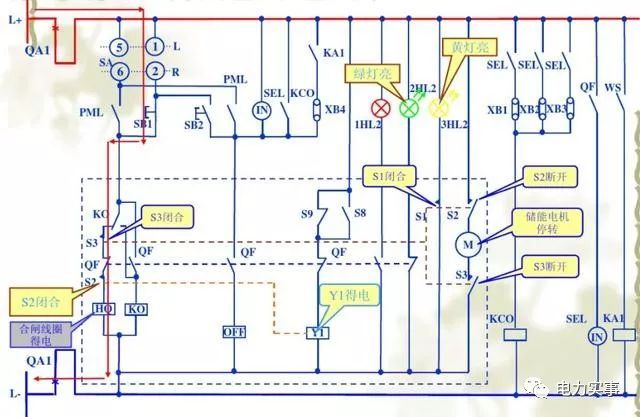

這是關閉期間的狀態。開關接通后，電流將通過2次電擊接通，并流過上圖中的紅線指示。HQ是閉合線圈，它將觸發儲能彈簧動作。同事們，斷路器輔助開關的狀態會隨著閉合而改變。

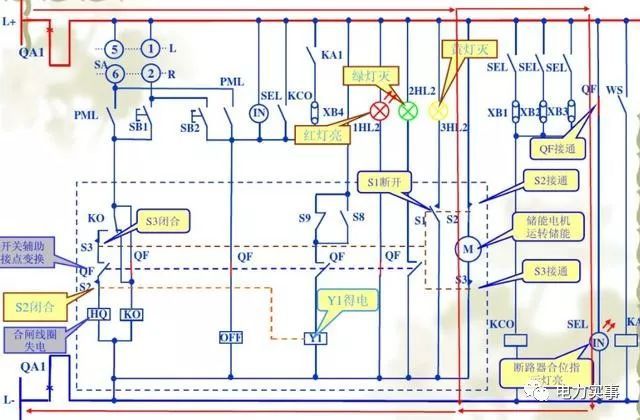

開機后，幾個狀態會發生變化。首先，較左側HQ上的開關輔助觸點變?yōu)殚_(kāi)路狀態，導致開關線圈斷電。其次，在關閉過程中，儲能彈簧釋放能量，如下圖所示:

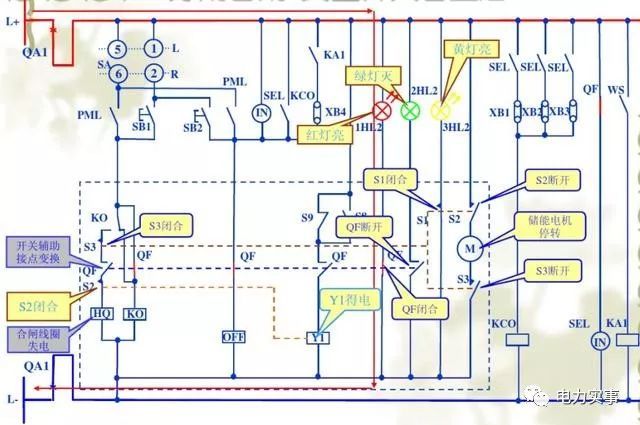

這樣，儲能開關的s2和s3小開關再次閉合，彈簧自動儲存能量用于下一次開關動作。儲能完成后，儲能指示燈將再次變黃。

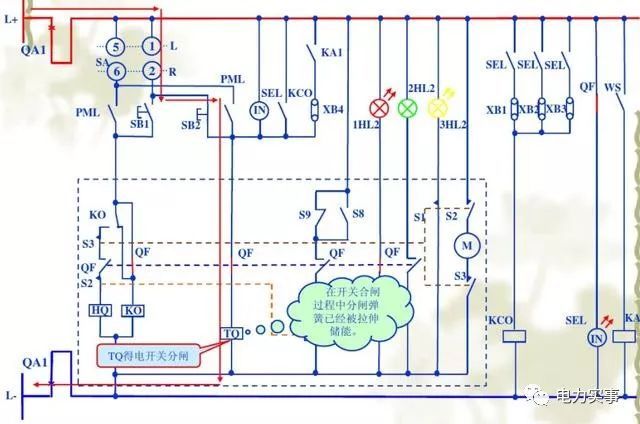

要關閉，請按上圖中的綠色按鈕。電路如下:

按下釋放按鈕，即途中的SB2，釋放電路將啟動。由于儲能彈簧已在閉合過程中儲存，按下該按鈕后，釋放動作將立即開始，釋放過程將完成，斷路器輔助開關的位置將恢復到初始狀態。

怎么樣，雖然是簡單的開關，電路也相當復雜，實際的開關電路比剛才說的復雜得多，因?yàn)檫€有防跳電路、保護動作引起的跳閘電路等。
